Nguồn gốc:
Thâm Quyến, trung quốc
Hàng hiệu:
SunshineOpto
Chứng nhận:
SGS/ROHS
Số mô hình:
SUN-LD270X104-36H1-5050
Liên hệ với chúng tôi

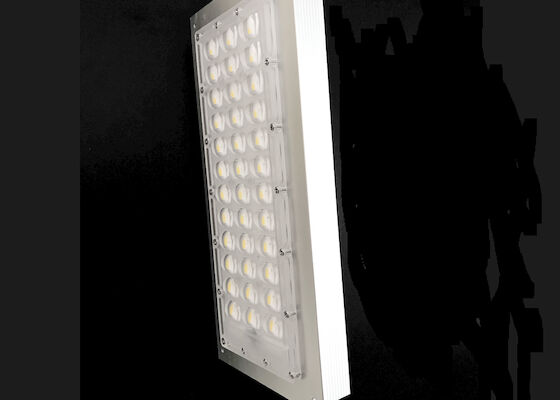

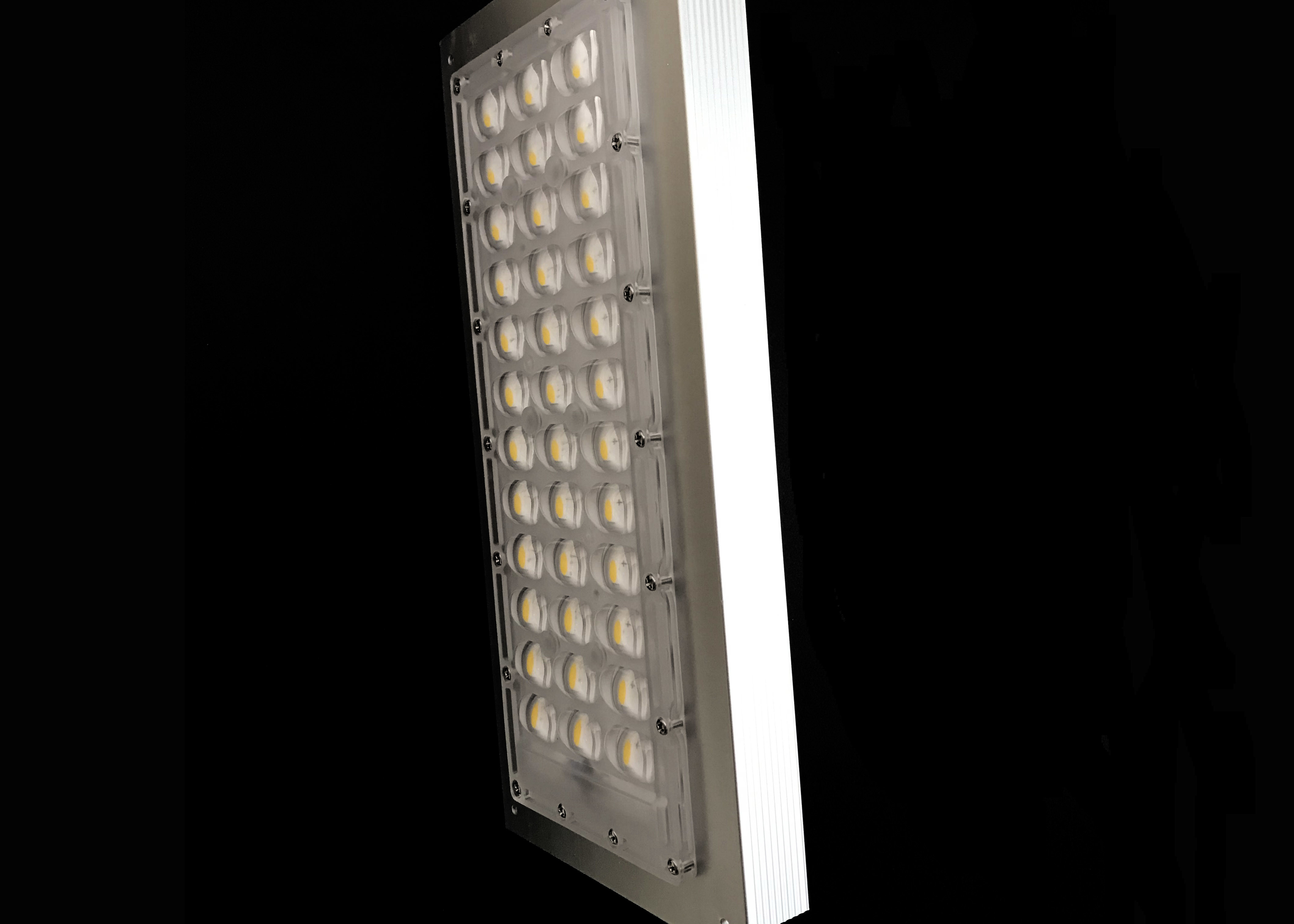

120W 36 điểm 5050 Mô-đun đèn đường LED LOẠI III-M Độ
Thông tin sản phẩm | ||
Mô-đun không | SUN-LD270X104-36H1-5050 | |
Góc ống kính | LOẠI III / LOẠI IV | |
Kích thước ống kính | 270X104mm | |
Kích thước PCB | 255X89mm | |
Mạch PCB | 2 loạt 18 song song | |
Bộ dụng cụ | ống kính dẫn + miếng đệm silicon + đèn hàn pcb + tản nhiệt |
Mô tả Sản phẩm:
Đèn LED Chi tiết bảng
Kích thước PCB: 255 * 89 mm Mạch PCB: 2 seri 18 song song cho led smd 5050.
Mô-đun này chúng tôi có 2 loại bảng dẫn để lựa chọn: 1, 144 điểm smd 3030 bảng dẫn hỗ trợ 100W,
2, 36 điểm bảng led smd 5050, hỗ trợ 120W.
|

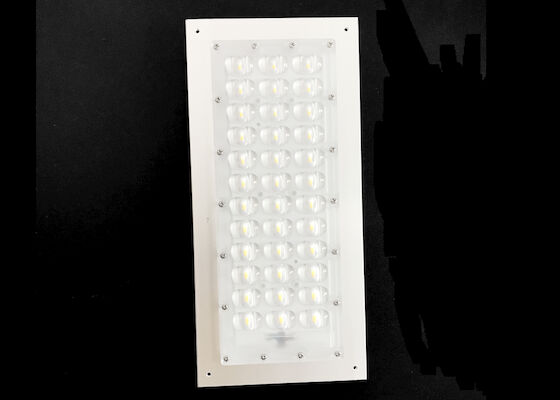

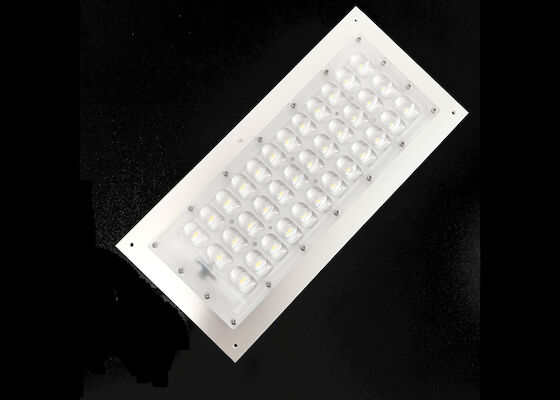

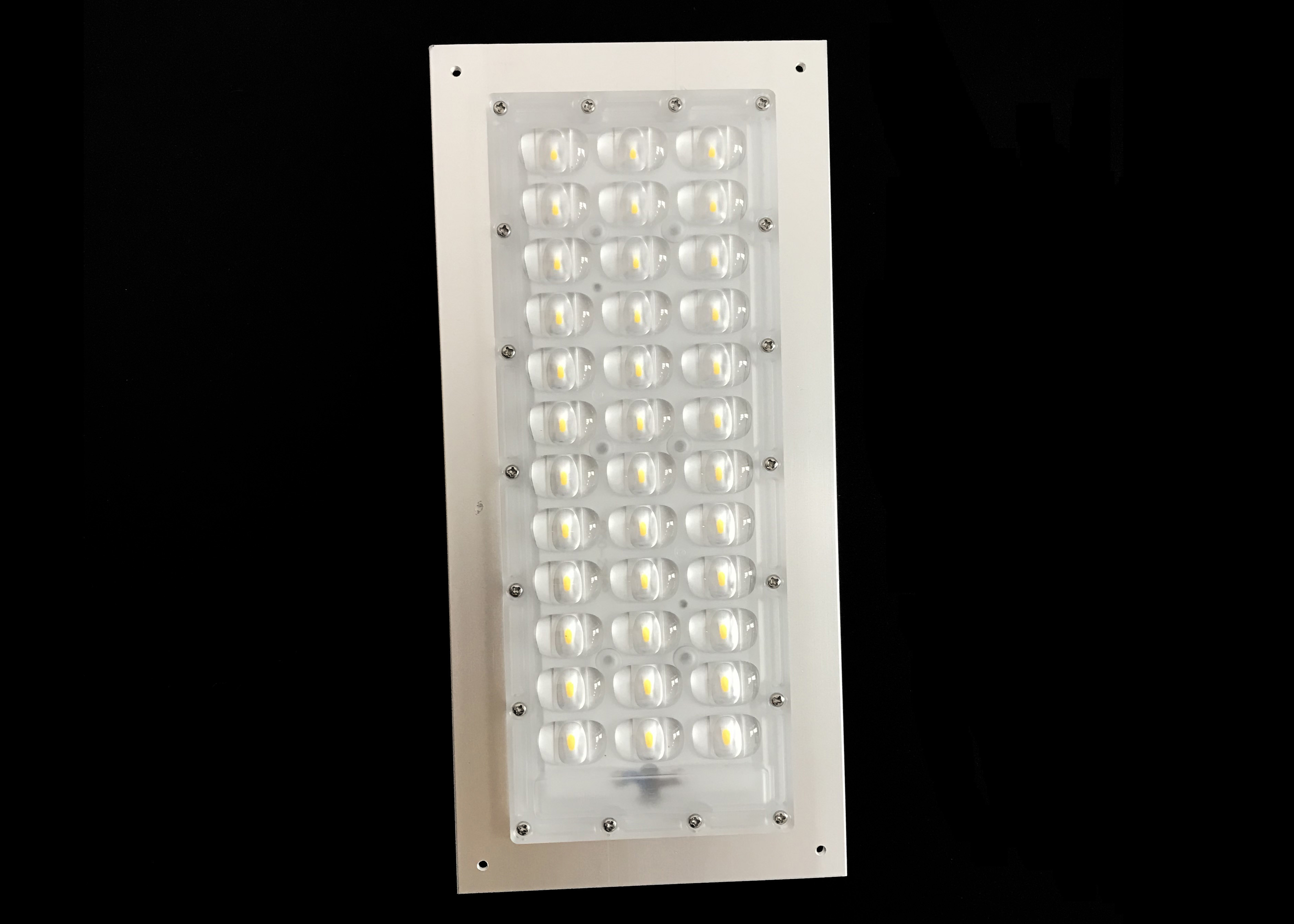

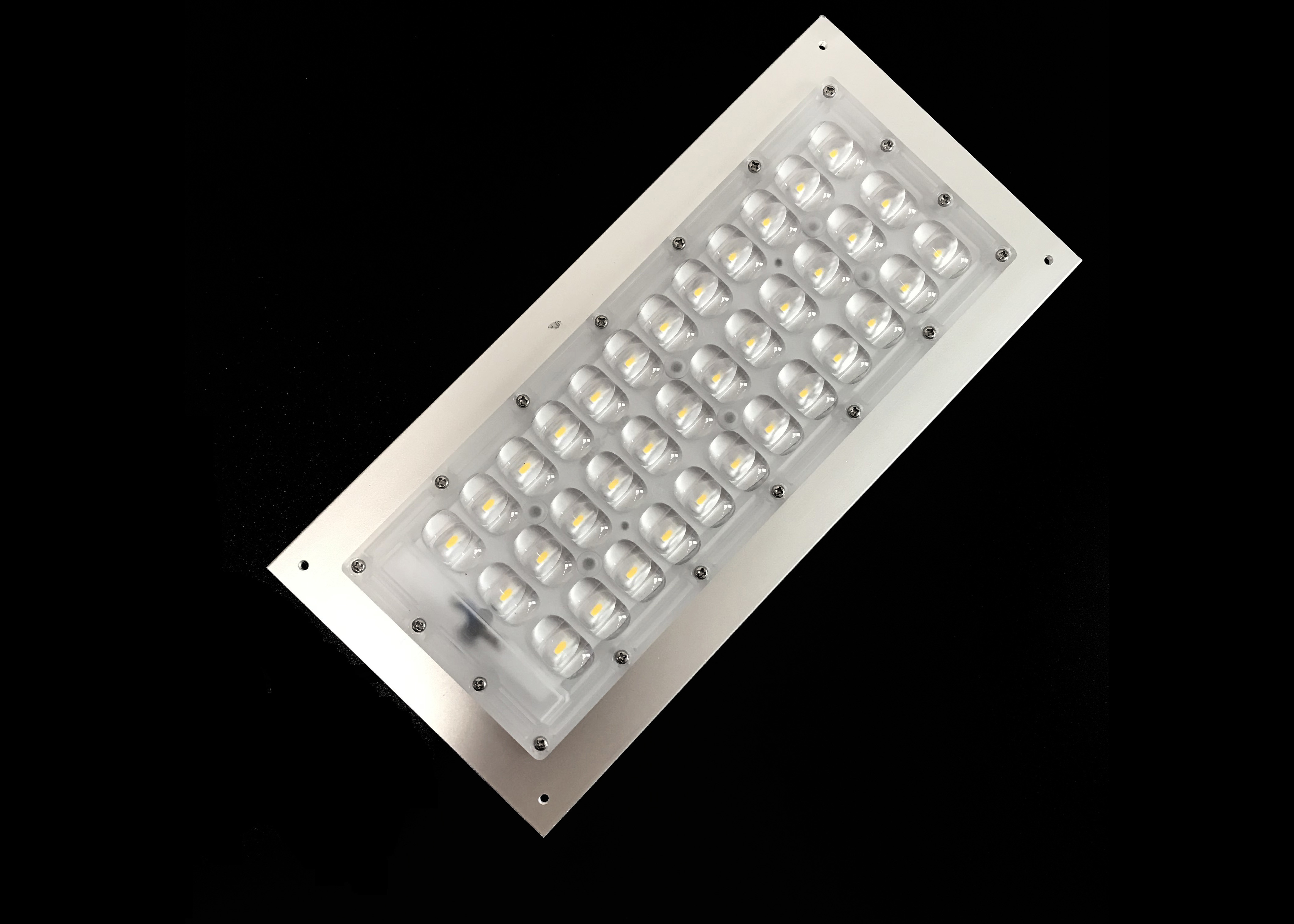

Chi tiết ống kính Led
Kích thước ống kính: 270x104mm Góc ống kính: LOẠI III, LOẠI IV, LOẠI V độ Vật liệu ống kính: PC cấp quang |
Led bản vẽ ống kính: (LOẠI III)

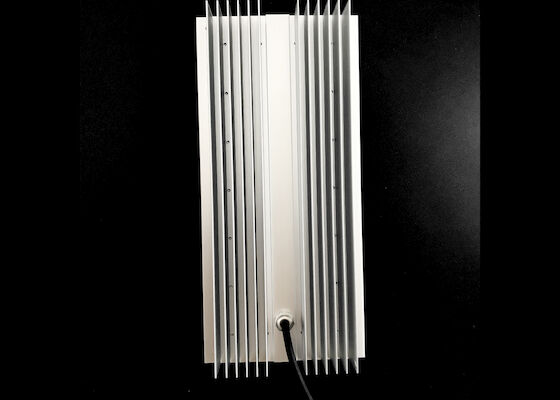

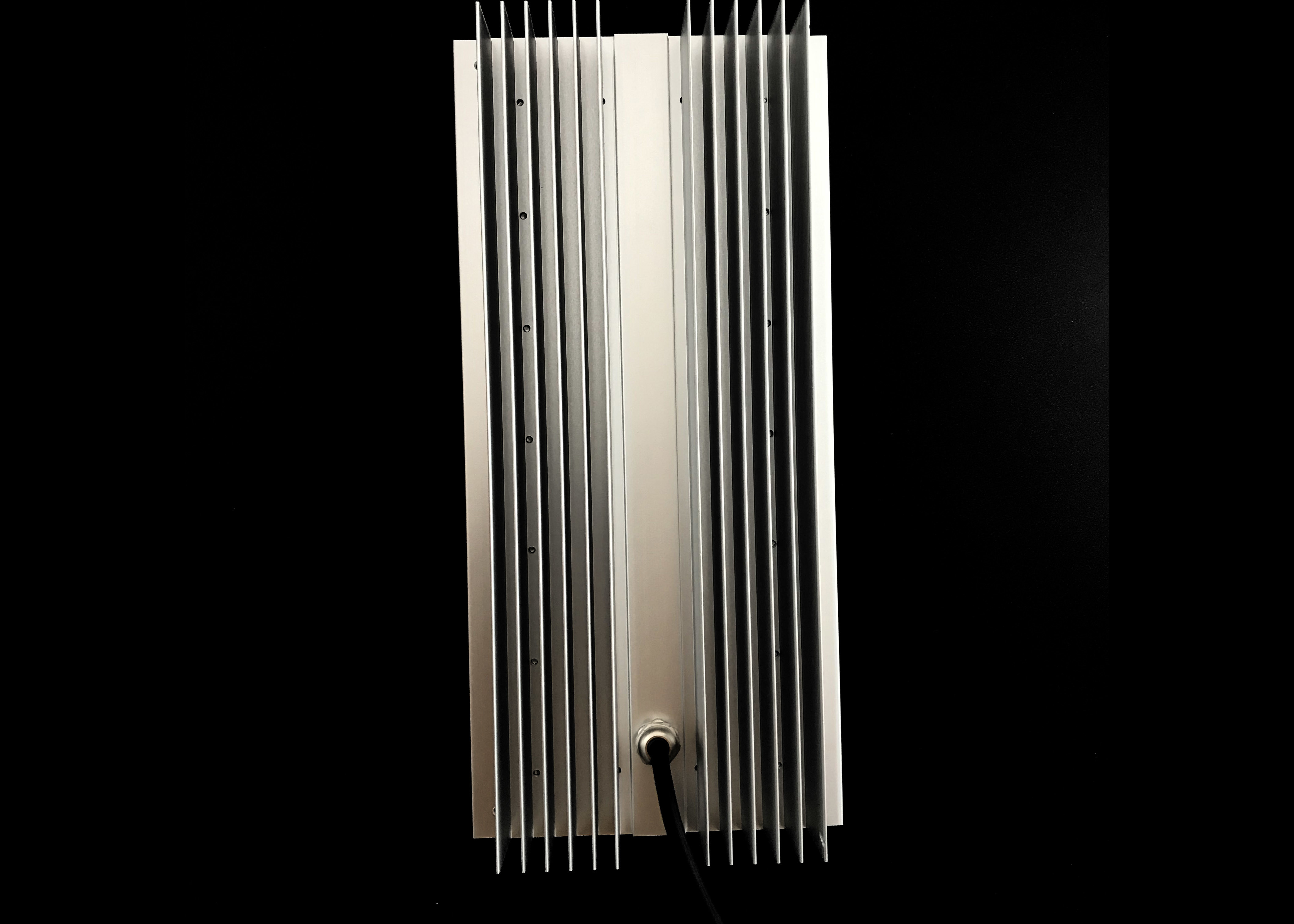

Chi tiết tản nhiệt: Kích thước: L 310 * W 140 * H 38mm, Hỗ trợ làm mát tối đa 120w. |
|
Bản vẽ tản nhiệt:
Test kết quả:
Mẫu số | SUN-LD270X104-36H1-5050 | |||
Công suất (W) | 40 | 50 | 100 | |
Điện áp (Vf / V) | 47 | 47,5 | 48 | |
Dòng điện (Nếu / mA) | 850 | 1050 | 2080 | |
Nhiệt độ màu Tc (K) | 5000 | 5000 | 5000 | |
Hiệu quả (lm / W) | Không có ống kính | 186 | 175 | 142 |
Với ống kính | 172 | 163 | 127 | |
Quang thông (⏀v / lm) | Không có ống kính | 7433 | 8774 | 14200 |
Với ống kính | 6895 | 8150 | 12700 | |
Chỉ số màu (Ra) | 70 | |||
Góc chùm ống kính | LOẠI III độ | |||
Tim | 36 cái 5050 Led | |||
Nhiệt độ làm việc (℃) | -30-50 | |||
Nhiệt độ bảo quản (℃) | -30-65 | |||
Đời máy chủ (H) | 50000 |
