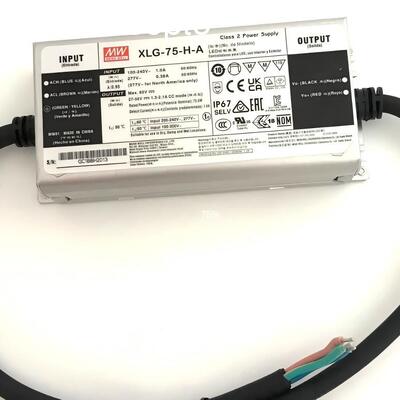

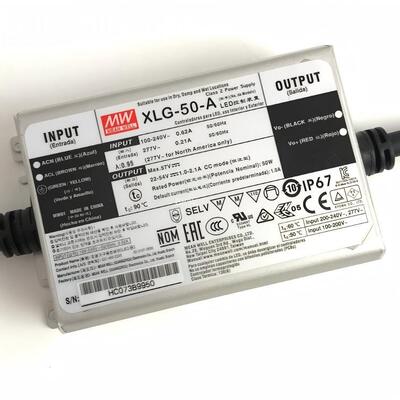

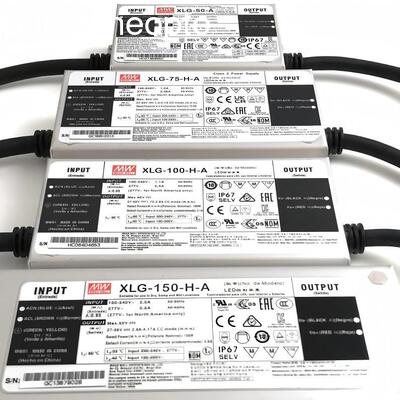

IP67 chống nước 50-240W điều chỉnh PWM / Analog Dimming Constant Power LED Driver cho đèn đường

Mô hình

XLG-20-L-A

XLG-20-M-A

XLG-20-H-A

Đánh giá Hiện tại  (Chế độ mặc định)

350mA

500mA

700mA

Khu vực hiện tại liên tục

32.4 ~ 54V

25.2 ~ 42V

18 ~ 30V

Sản phẩm

Đánh giá Sức mạnh

18.9W

21W

21W

Dòng điện mở (tối đa)

60V

50V

40V

Sự khoan dung hiện tại

± 8,0%

Output CURRENT RIPPLEGhi chú.13

< 20%

SETUP,RISE Thời gian         Lưu ý.2

500ms, 150ms/115VAC, 230VAC

Quy định dòng

< ± 3%

Tăng áp Phạm vi          Lưu ý.3

90 305VAC

(Xin tham khảo phần "STATIC CHARACTERISTIC")

Phạm vi tần số

47 ~ 63Hz

Sức mạnh Nguyên nhân

PF≥0.97/115VAC,PF≥0.95/230VAC,PF≥0.91/277VAC@đầy tải

(Làm ơn. tham khảo đến "Sức mạnh Nguyên nhân (PF)Đặc điểm"phần)

TẤT THẤT PHẢI PHẢI

THD< 20%tải≥50%/115VC,230VAC; @tải≥75%/277VAC)

(Xin tham khảo: “TOTAL HAR”)MONIC DISTORTION ((THD))

INPUT

Hiệu quả (Loại)

89%

880,5%

88%

AC CREW

0.3A / 115VAC      0.2A / 230VAC      0.2A/277VAC

INRUSH CURRENT ((Typ.)

Lạnh Bắt đầu 5A ((thứ hai=350μs đo tại 50% Ipeak)tại 230VAC;Theo NEMA 410

MAX. Không..của Nhà cung cấp dịch vụ công cộng trên 16A Bộ ngắt mạch

42đơn vị (mạch bộ ngắt của loại B) / 42đơn vị  (mạch bộ ngắt của loại C)tại 230VAC

Dòng chảy rò rỉ

<0.75mA / 277VAC

Không Đồ tải

Tiêu thụ năng lượng

Không. tải sức mạnh tiêu thụ < 0,5W

Mô hình

XLG -75 -12-A

XLG -75 - 24- A.

DC VOLTAGE

12V

24V

CÁC CÁC CÁC CÁCGIONGhi chú.2

8.4~ 12V

16.8 ~ 24V

Đánh giá hiện tại  (Thông mặc định)

5A

3.1A

Năng lượng định giá

60W

74.4W

RIPPLE &Tiếng ồn (tối đa)  Lưu ý.3

150mVp-p

240mVp-p

ADJ RANGE hiện tại

2.5A~5A

1.55A~3.1A

Sản phẩm

Khả năng chịu áp suất Ghi chú.4

±30,0%

±20,0%

Quy định dòng

±00,5%

±00,5%

Quy định tải

±2%

±1%

SETUP, RISE time    Ghi chú.6

500ms, 100ms/230VAC,  1200ms, 100ms/115VAC

Giữ thời gian (Typ.)

10ms/ 230VAC  10ms/ 115VAC

Tăng áp Phạm vi          Lưu ý.5

100 ~ 305VAC          142 ~ 431VDC

(Vui lòng tham khảo "STATIC CHARACTERISTICS"ection)

Phạm vi tần số

47 ~ 63Hz

Sức mạnh Nguyên nhân

PF≥0.97/115VAC,PF≥0.95/230VAC,PF≥0.92/277VAC@đầy tải

TOTAL HARMONIC DISTORTION

THD< 10%tải≥50%/115VC,230VAC; @tải≥75%/277VAC)

INPUT

Hiệu quả (loại)

89%

90%

AC CREW

1.0A / 115VAC      0.45A / 230VAC      0.38A/277VAC

INRUSH CURRENT ((Typ.)

Lạnh Bắt đầu 50A ((thứ hai=300μs đo tại 50% Ipeak)tại 230VAC;Theo NEMA 410

MAX. Không..của Nhà cung cấp dịch vụ công cộng trên 16A Bộ ngắt mạch

9đơn vị (mạch bộ ngắt của loại B) / 14đơn vị  (mạch bộ ngắt của loại C) tại 230VAC

Dòng chảy rò rỉ

<0.75mA / 277VAC

Không Đồ tải

Tiêu thụ năng lượng

Không tiêu thụ năng lượng tải < 0,5W ((đối với phiên bản tiêu chuẩn)

Mô hình

XLG-100-12-A

XLG-100-24-A

DC VOLTAGE

12V

24V

CÁC CÁC CÁC CÁCGIONGhi chú.2

8.4~ 12V

16.8 ~ 24V

Đánh giá hiện tại (Thông mặc định)

8A

4A

Năng lượng định giá

96W

96W

RIPPLE &Tiếng ồn (tối đa)  Lưu ý.3

150mVp-p

240mVp-p

ADJ RANGE hiện tại

Điều chỉnh cho Chỉ loại A (thông qua các tiềm năng tích hợpb)

4 ~ 8A

2~4A

Sản phẩm

Khả năng chịu áp suất Ghi chú.4

±3 0,0%

±2 0,0%

Quy định dòng

±0 0,5%

±0 0,5%

Quy định tải

±2%

±1%

SETUP, RISE time    Ghi chú.6

500ms , 100ms/230VAC ,  1200ms , 100ms/115VAC

Giữ thời gian (Typ.)

12ms/ 230VAC  12ms/ 115VAC

Tăng áp Phạm vi          Lưu ý.5

100 ~ 305VAC          142 ~ 431VDC

(Vui lòng tham khảo "STATIC CHARACTERISTICS"ection)

Phạm vi tần số

47 ~ 63Hz

Sức mạnh Nguyên nhân

PF≥0 .97/115VAC ,PF≥0 .95/230VAC ,PF≥0 .92/277VAC@đầy tải

TOTAL HARMONIC DISTORTION

THD< 10%tải≥50%/115VAC ,230VAC; @tải≥75%/277VAC)

INPUT

Hiệu quả (loại)

92%

92%

AC CREW

1. 1A / 115VAC      0.5A / 230VAC      0.42A/277VAC

INRUSH CURRENT ((Typ.)

Lạnh Bắt đầu 50A ((thứ hai=300μs đo tại 50% Ipeak)tại 230VAC;Theo NEMA 410

MAX. Không..của Nhà cung cấp dịch vụ công cộng trên 16A Bộ ngắt mạch

8đơn vị (mạch bộ ngắt của loại B) / 14đơn vị  (mạch bộ ngắt của loại C)tại 230VAC

Dòng chảy rò rỉ

<0 .75mA / 277VAC

Không Đồ tải

Tiêu thụ năng lượng

Không. tải sức mạnh tiêu thụ <0 .5W(cho tiêu chuẩn phiên bản)

Mô hình

XLG-320-L-

XLG-320-M-

XLG-320-H-

XLG-320-V-

Đơn vị được xác định là:lt)

1400mA

2800mA

5600mA

13A/24V

Đánh giá Sức mạnh             Lưu ý.11

315W

310.8W

312W

24V/312W, 12V/216W

Lưu ý: Khu vực

150 ~ 300V

74 ~ 148V

30 ~ 56V

NC

Điện áp đầu ra ADJ RANGE

NC

NC

NC

24V hoặc 12V

Điện năng lượng đầy đủ Phạm vi

1050~1400mA

2100 ~ 2800mA

5570 ~ 7420mA

13~18A ((24V/13A,12V/18A)

Động lực mạch mở (tối đa)

340V

180V

60V

NC

Đánh giá hiện tại.

500~1400mA

1050 ~ 2800mA

2800~7420mA

NC

ĐIẾN ĐIẾN

50,0%tối đa. @được đánh giá hiện tại

5.0 tối đa. @rated hiện tại

50,0%tối đa. @được đánh giá hiện tại

NC

Sản phẩm

Sự khoan dung hiện tại

±5%

± 5%

± 5%

NC

RIPPLE & Tiếng ồn (max.)

NC

NC

NC

240mV p-p

Khả năng chịu áp suất

NC

NC

NC

± 3%

Quy định dòng

NC

NC

NC

± 0,5%

Quy định tải

NC

NC

NC

± 2%

SET Lên Thời gian                   Lưu ý.9

500ms/230VAC, 1200ms/115VAC

RISE Thời gian,Giữ Lên Thời gian (Loại)

160ms,10ms/230VAC/115VAC(chỉ cho V-loại)

Tăng áp Phạm vi         N- Không.2

100 ~ 305VAC           142VDC ~ 431VDC

(Vui lòng tham khảo "STATIC CHARACTERISTIC" METHODS OF Đèn LED MODULE" phần)

Phạm vi tần số

47 ~ 63Hz

Sức mạnh Nguyên nhân (loại)

PF≥0.98 / 115VAC ,PF≥0.95 /230VAC ,PF≥0.92 / 277VAC tại đầy tải

(Xin tham khảo "Powe(xem phần "Điều đặc trưng của yếu tố")

TẤT THẤT PHẢI PHẢI

THD< 10%tải≥50%tại 115VAC/230VAC,THD< 15%@Trọng lượng>75%tại 277VAC;

Vui lòng tham khảo “TOTAL HARMONIC DISTORTION (Phần THD)

INPUT

Hiệu quả (loại)

940,5%

930,5%

920,5%

93%

AC CREW (Typ.)

3A / 120VAC          1.6A / 230VAC          1.3A / 277VAC

INRUSH CURRENT ((Typ.)

Lạnh Bắt đầu 45A ((thứ hai= 1200μs đo tại 50% Ipeak)tại 230VAC; Theo NEMA 410

Max. Không. của Nhà cung cấp dịch vụ công cộng trên 16A Vòng tròn ĐIẾN BÁO

2 đơn vị (đánh mạch loại B) / 4 đơn vị (đánh mạch loại B) của loại C)tại 230VAC

Dòng chảy rò rỉ

<0.75mA / 277VAC

Đứng chờ Sức mạnh

Tiêu thụ              Ghi chú.5

Tiêu thụ điện trạng thái chờ < 0,5W cho AB-Loại ((Dimming OFF)
