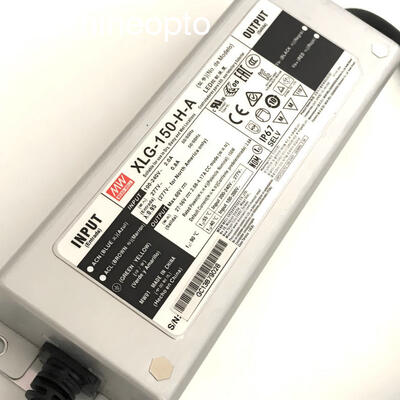

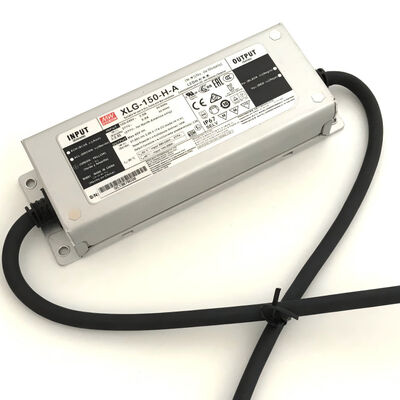

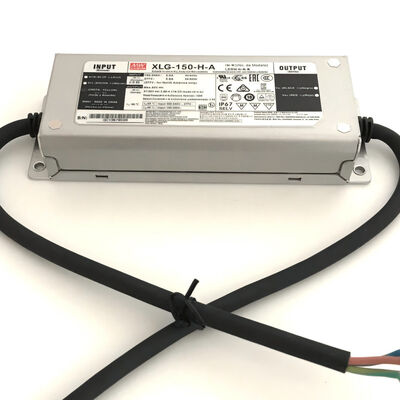

Máy điều khiển LED 150W với phạm vi đầu vào rộng 100-305VAC và bảo hành 5 năm

NGƯỜI MẪU

XLG-150-12-A

XLG-150-24-A

ĐIỆN ÁP DC

12V

24V

VÙNG DÒNG HỖ TRỢLưu ý.2

8,4~ 12V

16,8 ~ 24V

DÒNG ĐÁNH GIÁ  (Mặc định)

12,5A

6,25A

ĐÁNH GIÁ QUYỀN LỰC

150W

150W

gợn sóng &TIẾNG ỒN (tối đa.)  Ghi chú.3

150mVp-P

240mVp-P

ĐIỀU CHỈNH HIỆN TẠI. PHẠM VI

Có thể điều chỉnh cho Chỉ loại A (thông qua chiết áp tích hợp)

6,5~ 12,5A

3,2 ~ 6,25A

ĐẦU RA

DUNG LƯỢNG ĐIỆN ÁP Lưu ý.4

±3,0%

±2,0%

QUY ĐỊNH ĐƯỜNG DÂY

±0,5%

±0,5%

QUY ĐỊNH TẢI

±2%

±1%

CÀI ĐẶT, THỜI GIAN TĂNG    Lưu ý.6

500bệnh đa xơ cứng, 100bệnh đa xơ cứng/230VAC,  1200bệnh đa xơ cứng, 100bệnh đa xơ cứng/115VAC

GIỮ THỜI GIAN (Điển hình.)

10bệnh đa xơ cứng/ 230VAC  10bệnh đa xơ cứng/ 115VAC

ĐIỆN ÁP PHẠM VI          Ghi chú.5

100 ~ 305VAC          142 ~ 431VDC

(Vui lòng tham khảo "STATIC CHARphần HÀNH ĐỘNG")

DẢI TẦN SỐ

47 ~ 63Hz

QUYỀN LỰC NHÂN TỐ

PF≥0,97/115VAC,PF≥0,95/230VAC,PF≥0,92/277VAC@đầy trọng tải

TỔNG BIẾN HẠI HÀI HÒA

THD< 10%(@trọng tải≥50%/115VC,230VAC; @trọng tải≥75%/277VAC)

ĐẦU VÀO

HIỆU QUẢ (Điển hình)

91,5%

93%

dòng điện xoay chiều

1,8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

DÒNG NẠP (Loại.)

LẠNH LẼO BẮT ĐẦU 50A(chiều rộng=500μS đo Tại 50% Ipeak)Tại 230VAC;mỗi NEMA 410

TỐI ĐA. KHÔNG.của PSU TRÊN 16A MÁY NGẮT MẠCH

4 chiếc (cầu dao loại B)/8 đơn vị (mạch máy cắt của tvâng C) Tại 230VAC

DÒNG RÒ

<0,75ma / 277VAC

KHÔNG TRỌNG TẢI

TIÊU THỤ ĐIỆN

Tiêu thụ điện năng không tải <0,5W (đối với stphiên bản andard)

NGƯỜI MẪU

XLG-150-LA

XLG-150-MA

XLG-150 -HA

DÒNG ĐÁNH GIÁ   (Mặc định)

700ma

1400ma

2800ma

ĐÁNH GIÁ QUYỀN LỰC

150W

150W

150W

VÙNG DÒNG HỖ TRỢ

120 ~ 214V

60 ~ 107V

27 ~ 56V

ĐẦY ĐỦ ĐIỆN HIỆN TẠI PHẠM VI

700~1050ma

1400~2100ma

2680~4170ma

ĐẦU RA

ĐIỆN ÁP MẠCH MỞ (tối đa)

225V

115V

60V

ĐIỀU CHỈNH HIỆN TẠI. PHẠM VI

Có thể điều chỉnh cho Chỉ loại A/AB (thông qua buchiết áp ilt-in)

350~1050ma

700~2100ma

1400~4170ma

DÒNG DÒNG HIỆN TẠI

4,0%(@đầy trọng tải)

3,0%(@đầy trọng tải)

3,0%(@đầy trọng tải)

DUNG DỊCH HIỆN TẠI

±5%

BỘ THỜI GIAN LÊN

500bệnh đa xơ cứng/230VAC, 1200bệnh đa xơ cứng/115VAC

ĐIỆN ÁP PHẠM VI          Ghi chú.5

100 ~ 305VAC          142VDC ~ 431VDC

(Vui lòng tham khảo “ĐẶC ĐIỂM TĨNH” và “ DRIVING PHƯƠNG PHÁP CỦA DẪN ĐẾN phần MÔ-ĐUN)

DẢI TẦN SỐ

47 ~ 63Hz

QUYỀN LỰC YẾU TỐ (Loại.)

PF≥0,97 / 115VAC,PF≥0,95 / 230VAC ,PF≥0,92 / 277VAC Tại đầy trọng tải

(Xin tham khảo "Power Đặc điểm yếu tố")

TỔNG BIẾN HẠI HÀI HÒA

THD< 10% (@trọng tải≥50%Tại 115VAC/230VAC ,@trọng tải≥75% Tại  277VAC)

Vui lòng tham khảo “BỊ MÉO HÀI HÒA TỔNG (THD)”phần

HIỆU QUẢ (Điển hình)

93%

92,5%

92%

ĐẦU VÀO

dòng điện xoay chiều (Điển hình.)

1,8A / 115VAC      1.0A / 230VAC      0.8A/277VAC

DÒNG NẠP (Loại.)

LẠNH LẼO BẮT ĐẦU50A(chiều rộng=500μS đo Tại 50% Ipeak)Tại 230VAC; mỗi NEMA 410

TỐI ĐA. KHÔNG. của PSU TRÊN 16A MẠCH máy cắt

4 bộ (ngắt mạch loại B) / 8 bộ (mạch máy cắt loại C) ở 230VAC

DÒNG RÒ

<0,75ma / 277VAC

ĐIỆN DỰ PHÒNG

SỰ TIÊU THỤ        Lưu ý.14

Tiêu thụ điện năng ở chế độ chờ <0,5W cho Loại AB (TẮT mờ) (đối với phiên bản tiêu chuẩnTRÊN)
